微差压变送器
微差压变送器产品概述
WH3351C-DR智能微差压变送器用于测量炉内等微小差压信号，然后将其转换为4～20mA DC信号输出。WH3351C-DR智能微差压变送器也可与HART手操器相互通讯，通过它进行设定、监控。
微差压变送器性能规格
（零基准校验范围，参考条件下，硅油充液，316L不锈钢隔离膜片）
WH3351C-DR智能微差压变送器用于测量炉内等微小差压信号，然后将其转换为4～20mA DC信号输出。WH3351C-DR智能微差压变送器也可与HART手操器相互通讯，通过它进行设定、监控。
微差压变送器性能规格
（零基准校验范围，参考条件下，硅油充液，316L不锈钢隔离膜片）
|
参考精度
|
±0.075%校验量程
|
|
|
稳定性
|
±0.2%URL（6个月）
|
|
|
环境温度影响
|
零点误差
|
±0.2%URL/56℃
|
|
总体误差
|
±（0.2%URL+0.18%校验量程）/56℃
|
|
|
静压影响
|
零点为±0.2%URL/6895kPa
|
|
|
振动影响
|
在任意轴向上，200Hz下震动影响为±0.5%URL/g
|
|
|
电源影响
|
＜±0.005%输出量程/伏特
|
|
|
负载影响
|
没有负载影响，除非电源电压有变化
|
|
|
电磁干扰/射频干扰（EMI/RFI影响）
|
由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程
|
|
|
安装位置影响
|
零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉，量程无影响
|
|
微差压变送器功能规格
|
测量范围
|
见订购指南
|
|
|
零点与量程
|
可用本机量程和零点按钮调整，或用HART手操器远程调整
|
|
|
零点正、负迁移
|
零点正迁移时，量程上限必须 ≤+URL；零点负迁移时，量程下限必须≥-URL。（校验量程必须大于或等于最小量程）
|
|
|
输出信号
|
4～20mA DC，用户可选择线性或平方根输出，数字过程变量叠加在4～20mA DC信号上，可共采用HART协议的上位机使用
|
|
|
阻尼时间常数
|
阻尼时间常数可调，以0.1秒递增，由最小至16.0秒
|
|
|
环境温度极限
|
不带液晶表头
|
-40～85℃
|
|
带液晶表头
|
-30～60℃
|
|
|
过程温度极限
|
充硅油
|
-40～104℃
|
|
充惰性液
|
-18～85℃
|
|
|
贮存温度极限
|
不带液晶表头
|
-46～110℃
|
|
带液晶表头
|
-40～70℃
|
|
|
环境湿度
|
0-100%相对湿度
|
|
|
静压与过压极限
|
变送器任意一侧加0～6.9MPa压力不会引起损坏，在3.45kPa～6.9Mpa的静压范围内工作时符合性能规格要求
|
|
|
容积变化量
|
＜0.16cm³
|
|
微差压变送器安装
|
电源及负载条件
|
 |
|
|
HART通讯
|
通讯要求
|
要求有一个最小250Ω电阻
|
|
通讯距离
|
 |
|
物理规格
|
接液部分材质
|
接液膜片
|
316L不锈钢、哈氏合金C-276、蒙乃尔或钽
（每种型号可选材料参见订购指南） |
|
容室法兰和过程接头
|
316L不锈钢、哈氏合金C或蒙乃尔
（每种型号可选材料参见订购指南） |
|
|
膜盒垫圈和过程接头垫圈
|
氟橡胶等其他材料
|
|
|
排液/排气阀
|
316L不锈钢、哈氏合金C或蒙乃尔
（每种型号可选材料参见订购指南） |
|
|
非接液部分材质
|
螺栓
|
不锈钢
|
|
电子外壳
|
低铜合金铝，符合NEMA 4X
|
|
|
表盖O型圈
|
丁腈橡胶
|
|
|
铭牌和位号牌
|
不锈钢
|
|
|
填充液
|
硅油或惰性液
|
|
|
连接
|
参见订购指南确定过程接口
|
|
微差压变送器外形结构
|

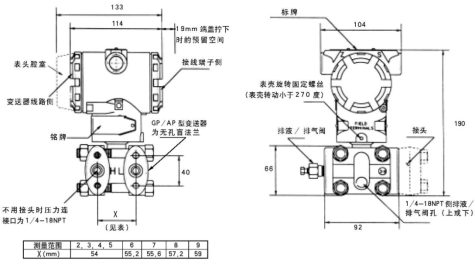

外形图
单位：mm |
 |
订购指南
|
WH3351C-DR
|
智能微差压变送器
|
||||||||||
|
|
代号
|
测量范围
|
|||||||||
|
|
2
|
0.125～1.5kPa
|
|||||||||
|
|
代号
|
输出信号
|
|||||||||
|
|
E
S L |
4～20mA
4～20mA，HART协议数字通讯 4～20mA，智能现场可调 |
|||||||||
|
|
代号 |
接液部分材质
|
|||||||||
|
|
法兰接头
|
排气/排液阀
|
膜片
|
||||||||
|
|
22
23 24 25 56 |
316不锈钢
316不锈钢 316不锈钢 316不锈钢 哈氏合金C |
316不锈钢
316不锈钢 316不锈钢 316不锈钢 哈氏合金C-276 |
316不锈钢
哈氏合金C-276 蒙乃尔 钽 哈氏合金C-276 |
|||||||
|
|
代号
|
显示表头（可选项）
|
|||||||||
|
|
M1
M2 M3 M4 |
线性指示表（0-100%刻度）
平方根指示表（0-100%刻度） 31/2位LCD液晶显示表（0-100%线性） 31/2位LCD液晶显示表（可特殊设定） |
|||||||||
|
|
代号
|
安装支架
|
|||||||||
|
|
B1
B2 B3 |
管装弯支架（管外径Φ50～Φ60）
板装弯支架 管装直支架（管外径Φ50～Φ60） |
|||||||||
|
|
代号
|
过程法兰
|
|||||||||
|
|
D
D1 D2 |
后面排液/排气
侧面排液/排气，顶部 侧面排液/排气，底部 |
|||||||||
|
|
代号
|
法兰接头
|
|||||||||
|
|
J
N C12 |
带M20×1.5外螺纹的“丁形”接头
带1/2-14NPT內锥管螺纹的“腰形”接头 带1/2-14NPT引压过渡接头及后部焊接不锈钢引压管 |
|||||||||
|
|
代号
|
特殊规格
|
|||||||||
|
|
s
d i |
标准型（无防爆）
隔爆型：Exd Ⅱ CT6 本安型：ExiaⅡ CT6 |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
WH3351C-DR 2 S 56 M4 B1 D1 J s  典型型号 |
